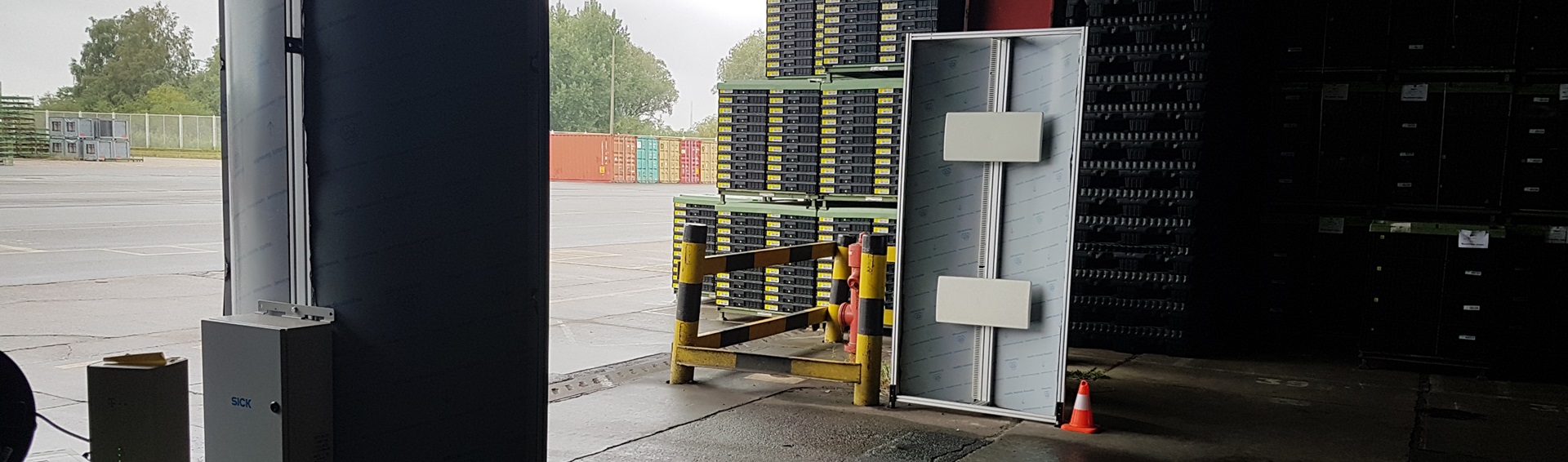

Das RFID Gate RF600 ist ein hochentwickeltes System, das für die effiziente Erfassung und Verarbeitung von RFID-Daten in Lager- und Logistikumgebungen entwickelt wurde. Mit den Baugrößen „Standard“ und „XXL“ bieten wir Ihnen variable Lösungen, die perfekt zum Anwendungsszenario passen.
Beide Varianten sind mit allen Herstellern kompatibel:
- Siemens
- Kathrein
- Zebra
- SICK
- Impinj
- FEIG
Hier sind die technischen Daten und Spezifikationen, die die Leistungsfähigkeit und Einsatzmöglichkeiten des RF600 Gates beschreiben:

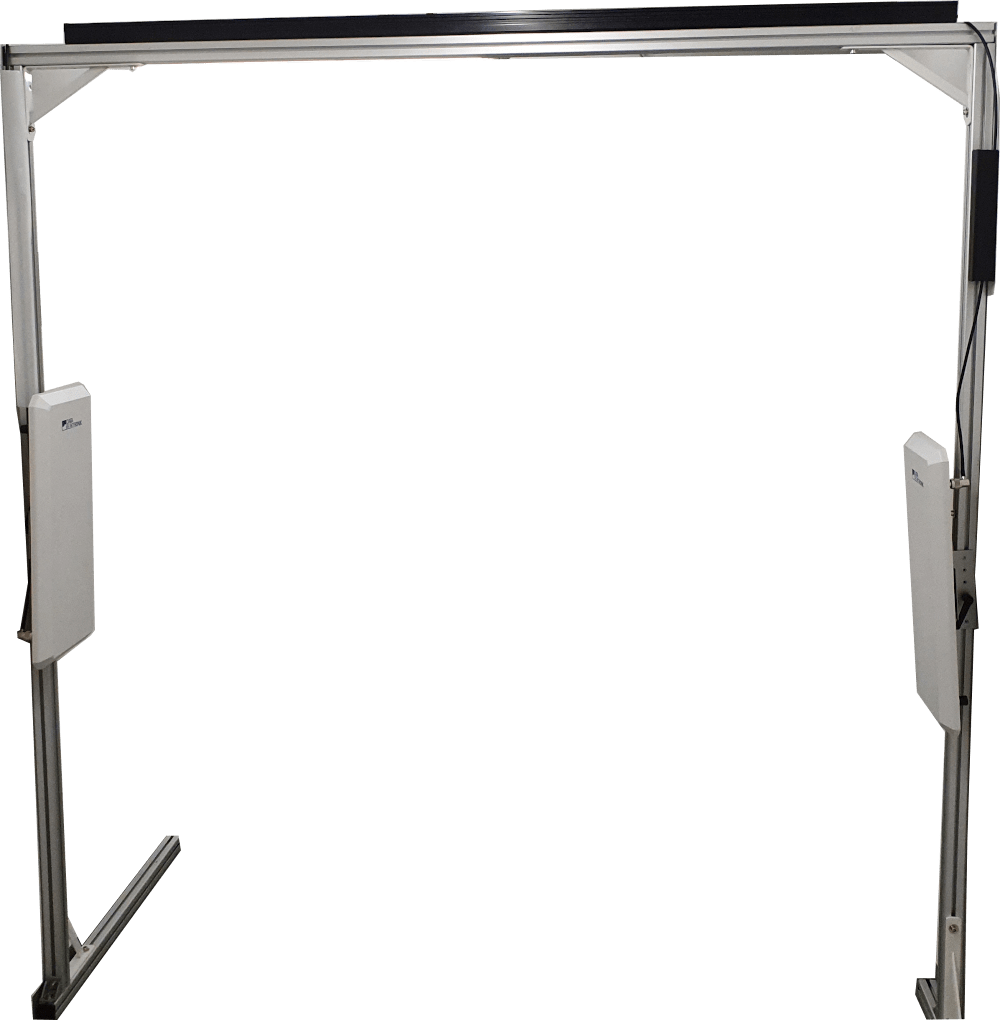

Standard-Variante:
- 2 RFID Rahmengehäuse mit Abdeckplatten: robuste Gehäuse für eine langlebige und zuverlässige Nutzung
- 1 Kabelbrücke: ermöglicht eine ordentliche und sichere Verkabelung
- 1 RFID Reader (RF680R): leistungsstarker Reader für die präzise Erfassung von RFID-Tags
- 4 RFID Antennen (RF650A): bieten eine umfassende Abdeckung und hohe Lesegenauigkeit
- 1 Lidar Sensor: für erweiterte Funktionen wie Objekterkennung, Richtungserkennung und Geschwindigkeitsmessung
- 1 Industrie-PC (SIMATIC IPC127E): für die Verarbeitung und Verwaltung der erfassten Daten
- 1 Schaltkasten: zur Steuerung und Absicherung des Systems
- Verkabelung
Vorteile durch den Lidar-Sensor
Der integrierte Lidar-Sensor bietet zahlreiche Vorteile, die das RFID Gate RF600 besonders leistungsfähig machen:
- Objekterkennung: zuverlässige Erkennung von Objekten im Erfassungsbereich
- Richtungserkennung: bestimmt die Bewegungsrichtung der erfassten Objekte
- Geschwindigkeitsmessung: erfasst die Geschwindigkeit der Objekte
- 270° Scanbereich: weitreichender Scanbereich für umfassende Überwachung
- Winkelauflösung: hohe Präzision mit 0,5° oder 0,25° Winkelauflösung
- Scanfrequenz: flexibel einstellbar auf 25 oder 50 KHz
Abschirmung und Flexibilität
Je nach Einsatzbereich kann das RFID Gate mit verschiedenen Abschirmungen versehen werden, um eine optimale Leistung zu gewährleisten:
- Zaungitter: einsetzbar je nach Use-Case.
- Abschirmplatten: bereits in der Standardvariante zur Rückseite integriert
- Materialien: Verwendung von Graphitplatten und Alufolien möglich
- Low-Energy Optionen: energieeffiziente Lösungen sind immer bevorzugt
Ausgabeoptionen
Das RFID Gate RF600 bietet vielfältige Ausgabeoptionen, um den Status der erfassten Daten visuell und akustisch anzuzeigen:
- Akustische und optische Ausgaben: integriert am Reader mit 4 digitalen Outputs (DOs)
- Klassische Ampel: 3 digitale Outputs für visuelle Signale
- LED Streifen: 3 digitale Outputs für Beleuchtung
- Digitales Horn: 1 digitaler Output für akustische Signale
Anpassbare Monitoranzeigen
Mit der RCOM Software können HTML-Webseiten als Monitoranzeigen direkt angepasst werden:
- Echtzeit-Updates: via SignalR-Verbindung vom Web-Server
- Auto-Reconnect: automatische Wiederverbindung bei Unterbrechungen
- Ausgaben auf anderen Geräten: Flexibilität bei der Anzeige der Daten
Weitere Optionen und Sonderpositionen
Das RFID Gate RF600 bietet eine Vielzahl an Anpassungsmöglichkeiten:
- Rahmenanpassungen: Elemente zur Anpassung der Gate-Breite
- Kabelbrücke: mit oder ohne - beeinflusst die Anzahl der Reader/Antennen
- Gate-Maße: Höhe, Breite und Tiefe können angepasst werden, Standardmaße sind 200 x 108 x 40 mm (HxBxT)
Ansteuerung der Reader
Variante CrossTalk:
- OEM-Firmware auf RF680R / RF650R: Spezialisierte Firmware für optimale Leistung.
- CT Agent auf Reader: für die Verwaltung und Steuerung
- CT AppCenter im Netzwerk: für Device Management
- Direkte Verbuchung im Backend: ohne zusätzliche Software oder mi
- Netzwerk ergänzende Software z. B. RCOM Gateway von Data Elektronik
Variante SIMATIC Industrie-PC
- RCOM Gateway Agent von Data Elektronik: installiert auf dem Industrie-PC
- Device Management über Siemens Tools: einfache und effiziente Verwaltung
- Direkte Verbuchung im Backend: ohne zusätzliche Software oder mit ergänzender Software z. B. RCOM Gateway von Data Elektronik
Sonderpositionen von Tags
Das RFID Gate RF600 ermöglicht auch spezielle Positionierungen von Tags:
- Top-Antenne: für frontal platzierte Tags
- Boden-Antenne: für spezielle Fahrzeuge

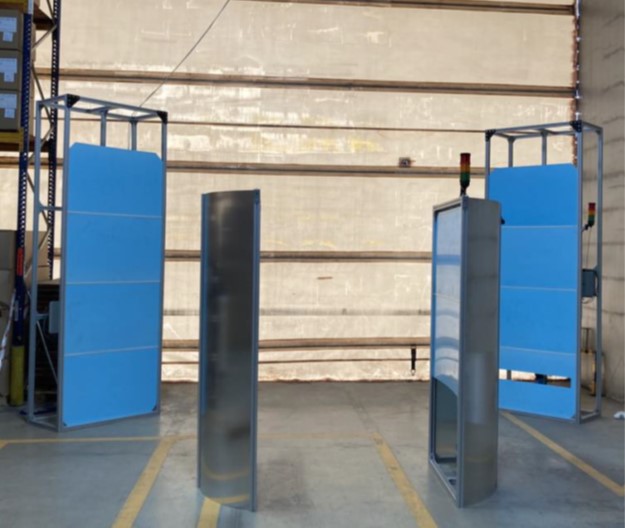

Variante XXL
Die XXL-Variante des RFID Gates RF600 bietet erweiterte Funktionen und Merkmale für anspruchsvolle Anwendungen:
- Rahmenbauweise: stabile Konstruktion für eine Erfassungshöhe von über 3 Metern
- Farblich wählbare Abdeckplatten: alle Seiten sind mit individuell wählbaren Abdeckplatten verfügbar.
- Optionale Abschirmung: hintere Abdeckplatte optional intern mit Alufolie verklebt für Abschirmung nach außen
- Autarke Verkabelung: jede Seite ist autark verkabelt, keine Kabelbrücke erforderlich (Koordination erfolgt über Netzwerk)
- Antennen: 4 Antennen pro Seite für maximale Erfassungshöhe
- Master/Slave Betrieb: mit abgestimmten Funkfrequenzen, wobei der Master an den Lidar Sensor und die optische Ausgabe angeschlossen ist
- Optische Ausgabe: mit LED Rahmen oder klassischer Ampel
- Optionale Tonausgabe: zum Beispiel Horn oder “Piepsen” im Fehlerfall
Das RFID Gate RF600 in den Bauvarianten Standard und XXL bietet umfassende Flexibilität und Leistung für eine Vielzahl von Anwendungen in der Lager- und Logistikbranche. Mit fortschrittlicher RFID-Technologie, integriertem Lidar-Sensor und vielfältigen Anpassungsoptionen ist das RF600 Gate die ideale Lösung für effiziente und zuverlässige Logistikprozesse.
Kontaktieren Sie uns noch heute für weitere Informationen und eine individuelle Beratung.
